Transformation d'un TGV Sud-Est en TGV La Poste

[ramasoft]

Bonsoir à tous, ça y est je me suis mis sur le TGV La Poste...
Donc c'est un TGV Sud-Est Jouef acheté sur Le Coincoin pour 35€ (40,59€) avec le port et il ne faut vraiment pas y mettre plus.
Comme d'habitude le gars mettait très bon état mais l'engin était incapable de rouler... et donc aujourd'hui je me suis occupé de la mécanique.

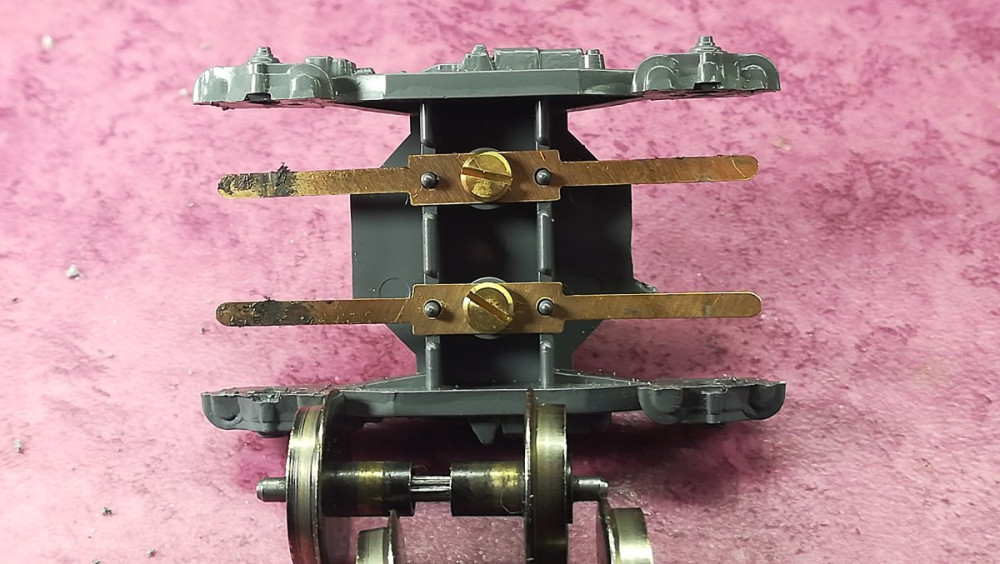

A commencer par la motrice avec un nettoyage de la prise de courant et du repolissage des roues capteuses.
Sur cette photo, la partie gauche des lamelles c'est avant et à droite juste après avec un petit coup d'alcool... normal qu'il ne roulait pas.
On voit aussi l'état des roues.

Repolissage à "la chignole" et à la gomme à daim. Ça va déjà mieux rouler...

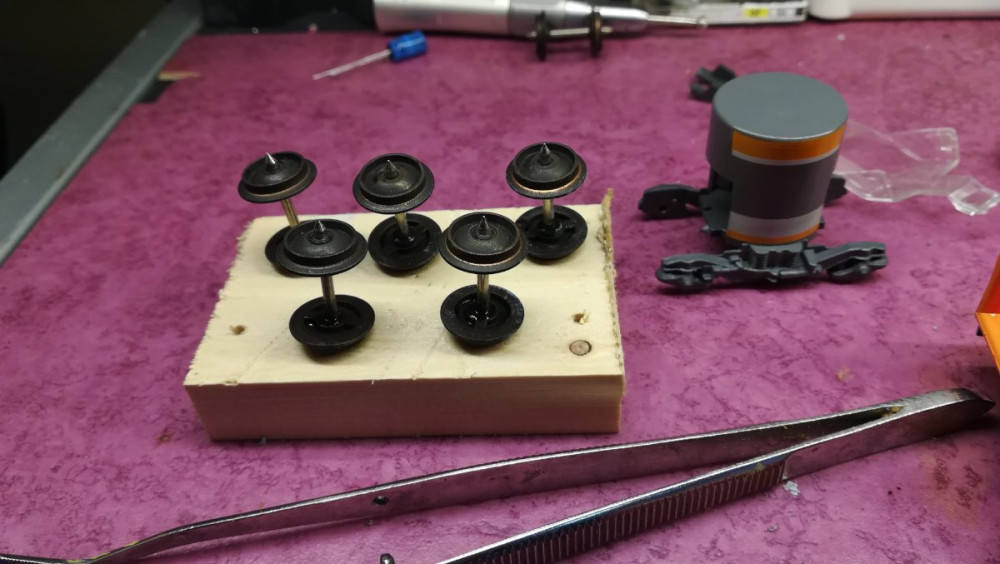

Pour les autres roues, elles étaient toutes baladeuses et aucun écartement n'était bon donc même s'il avait roulé il aurait déraillé tout de suite.
Réglage et collage à la cyanolite en laissant bien sécher la colle avec la roue en bas pour que la colle s'infiltre dans le moyeu.
Il ne restrea plus qu'à les repolir aussi demain quand la colle sera bien sèche.

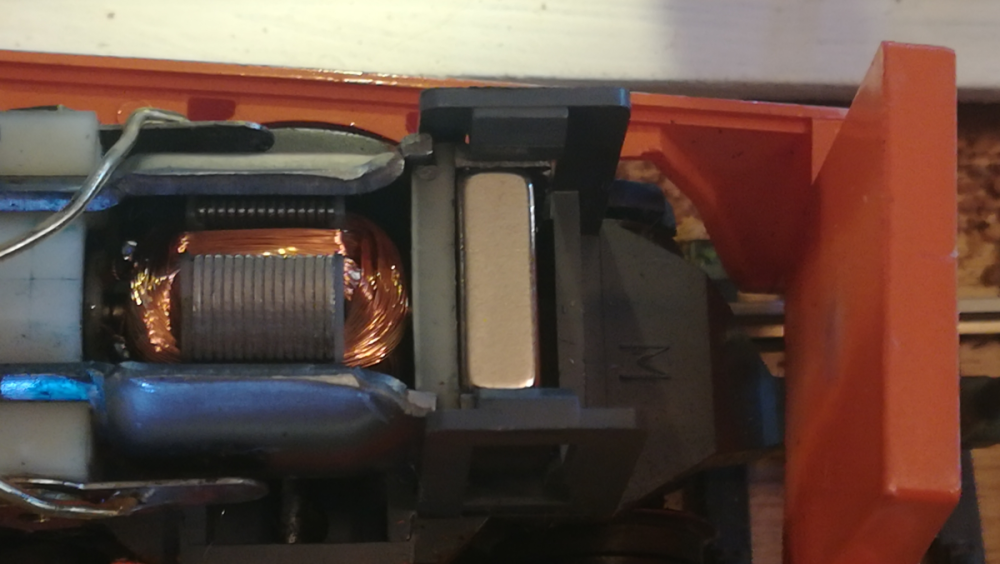

Et là c'est le moteur tournebroche 5 pôles que j'ai essayé avant de le changer et bien m'en a pris car il tourne très bien.

J'ai juste ajouté une cale de 0,1mm d'épaisseur en PLA sous le moteur pour écarter légèrement les deux engrenages car il y a très souvent un problème à ce niveau et les deux engrenages sont trop serrés ce qui fait du bruit et empêche un bon fonctionnement.
J'ai aussi changé l'aimant ferrite pour un néodyme.

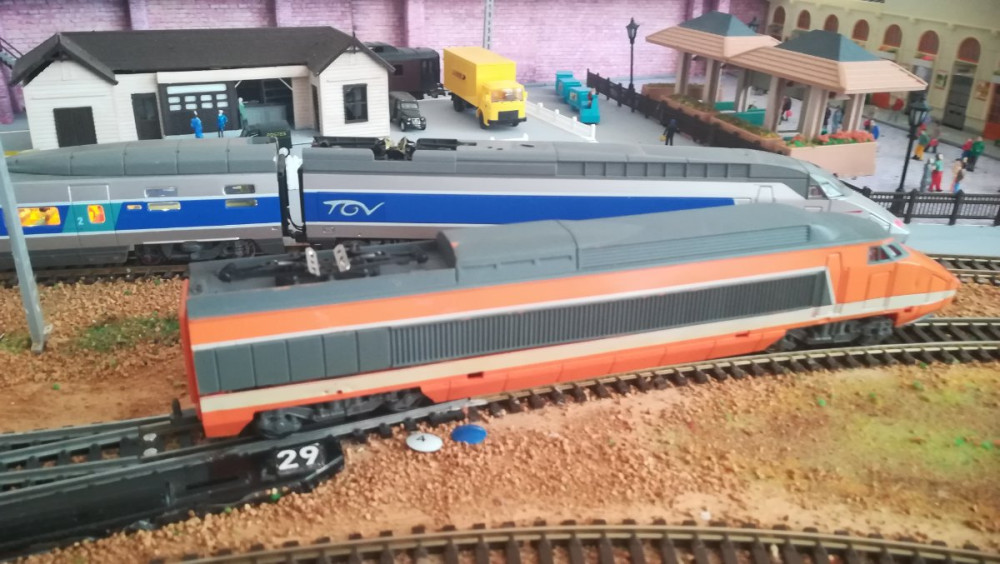

Je l'ai essayé sur mon réseau analogique et comme vous pourrez le voir sur la vidéo il tourne maintenant parfaitement avec un très bon ralenti. Il est très souple et presque silencieux avec en plus une lubrification au téflon.
Donc je vais le garder dans un premier temps car en plus je vais améliorer le roulement des trois autres éléments et il ne devrait pas forcer beaucoup.

TGV Sud-Est en analogique 720p.mp4

(30.23 Mio) Téléchargé 185 fois

[ramasoft]

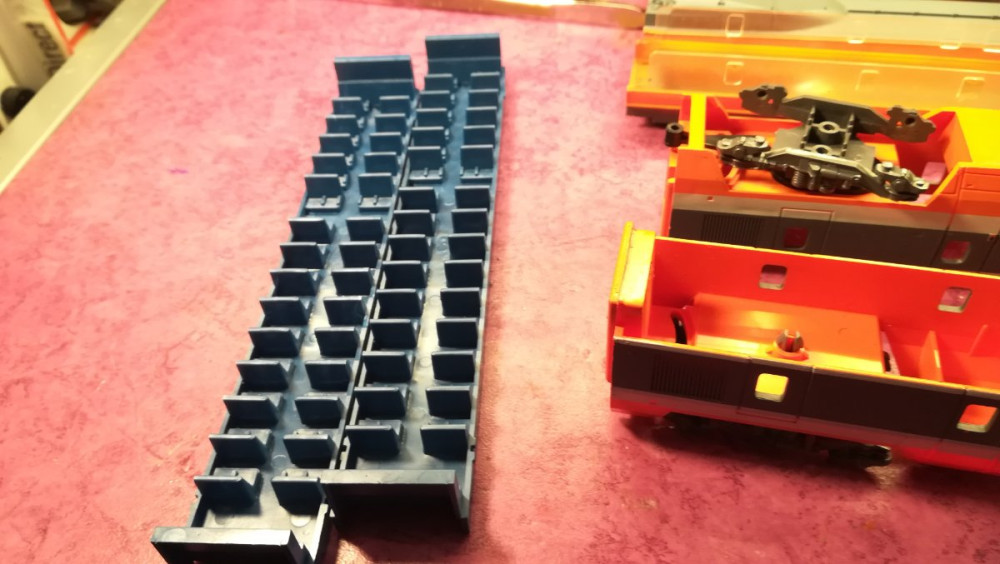

Et là, j'ai commencé le démontage des autres éléments. Il y avait des aménagements intérieurs ... le grand luxe

Le vitrage est solidaire du toit ce qui ne m'arrange pas car il va falloir boucher les fenêtres au mastic avant de peindre et si je fais ça avec les vitrages en place je ne pourrais plus ouvrir la voiture par la suite

Je me demande si je ne vais pas plutôt couper le vitrage en laissant juste 5mm pour qu'il rentre sur le châssis et ajouter une fermeture avec deux grandes vis qui perforent le dessous du châssis et s'insèrent dans des plots en PLA collés au plafond. Ainsi je pourrais ouvrir la voiture sans problème et ça me permettra aussi de peindre plus facilement les éléments séparés.

Je pense donc soit recoller la partie du vitrage coupée et mettre la pâte à bois par dessus ou faire un morceau de PLA de 0,5mm d'épaisseur à coller derrière pour tenir le mastic...

Donc Olivier, je ne sais pas ce que tu en penses et surtout comment tu as fait?

[likiki]

Voilà un sujet a suivre de très prêt.

[NANAR]

Il tourne pas trop mal avec ce moteur ,il y a du boulot

[bunny94]

Je m'assois à coté de Christian pour suivre ton fil Patrick, par contre je pense que ton vendeur sur Coincoin était un charlot en disant très bon état alors qu'il ne roulait pas.

[ramasoft]

C'est un vendeur qui ne faisait pas de train et donc ne l'a jamais fait rouler et extérieurement il est en très bon état.

[herwat]

Moi aussi je vais suivre ça avec intérêt !
D'autant plus que j'ai un TGV atlantique depuis des lustres dans un placard . . . .

[NANAR]

C'est le tout premier modèle de Jouef d'après les bogies

[ramasoft]

C'est le tout premier modèle de Jouef d'après les bogies

Merci pour l'info
Il y a aussi des modèles qui se ferment par des vis en dessous et ils doivent être postérieurs.
Je comprends pourquoi Olivier m'avait dit de prendre un modèle à vis...

Par contre, pour Hervé, le TGV Atlantique n'a pas la même forme et ne correspond pas exactement aux TGV postaux qui ont été faits sur la base des TGV Sud-Est.

[TrainDoly]

Super Patrick.
Commencer par mettre au point la partie cycle est la meilleure idée.
J'ai vu ta petite vidéo mais ne te fais pas d'illusion. Le comportement n'est pas le même avec une rame complète. Le moteur est aussi bruyant car la carrosserie fait une belle caisse de résonance. Pour le moment, tu es bien parti.

Pour les wagons, je les ferme à la glu comme ça, les vitres resteront bien en place quand tu les boucheras au mastique. De toutes façons, il ne sera plus nécessaire de les ouvrir.
Si tu n'as pas besoin des sièges pour une autre application, tu peux les vendre. Un bloc bleu se vend entre 6 et 10€ sur la toile.

Il est important que ton train ait un super bon comportement à pleine vitesse dans tes courbes et tes montées avant de fermer les wagons car si tu dois les lester, ce ne sera plus possible!

Veille donc à ne pas être en limite de puissance car si un jour tu veux un cinquième élément, ce sera trop juste.
Tu as vu quelques-uns de mes TGV, ils sont en cinq éléments minimum.

Si la puissance est trop juste, tu as sous le coude une alternative.

Donc, pas de souci!

Par contre, pour les éclaires des motrices, je te laisses faire, je pense que je n'ai rient à t'apprendre...

[TrainDoly]

Encore un truc...
Je vais aller te faire des photos des poignées de porte des locos.
Tu verras que si tu respectes la gravure originale, la poignée comment sur la partie haute de la carrosserie et se termine sur la partie basse.
Je vais donc te montrer comment j'ai procédé pour fixer la poignée sur la partie haute mais qu'elle recouvre aussi la partie basse...

Voilà ce que ça donne chez moi quand c'est fini.
Tu as l'impression que le poignée traverse tout, hé bin non!

Je vais te faire une photo de l'intérieur pour que tu comprennes..... (la suite sous peu...)

[ramasoft]

Bonsoir Olivier,
Avec ma découpe du vitrage les voitures se referment toute seules, ça s'enclique sur les 5 derniers mm et ça va suffire largement sans ajouter de vis.
Je préfère pouvoir les ouvrir par la suite et en plus ça va simplifier le masquage pour la peinture.

Pour le moteur, c'est un essai, je verrai bien ce que ça donne sur la rame complète et il sera toujours temps de le changer. De toute façon il aurait fallu peindre la caisse de la motrice avant de monter le moteur.
Je vais tester le comportement de la rames complète avec un décodeur d'essai maintenant que je peux tout ouvrir et fermer facilement. Et ça permettra de voir ce qu'il faut lester
Mais j'ai des tournes-broche Jouef 5 pôles qui marchent très bien une fois bien calés et avec un aimant puissant.
Ils ont presque tous un problème de calage des deux couronnes qui sont trop serrées. Il suffit de leur mettre 0,1mm ou 0,2mm de jeu + un peu de téflon et ça change du tout au tout.

Sinon tu peux me mettre des photos, ça me donnera des indications.

Petite question : pour peindre le toit, tu avais démonté les pantographes car ça m'a l'air super fragile. (si c'est démontable...)

[TrainDoly]

Salut Patrick,
tu ne suis pas exactement la méthode que j'ai suivi, mais je pense que tu es très bien parti! Continu de suivre ton idée, elle me plaît!


Oui, je te conseille de démonter les pentos, bien-entendu!
Ils sont fixés sur le toit par quatre pattes. Ces pattes sont plates et une fois insérées dans le toit sont légèrement vrillées depuis l'intérieur.
Il faut dont prendre une pince plate, dé-vriller les pattes puis repousser celles-ci vers l'extérieur.

Pantographe:
Là, tu vois la forme plate des pattes.

Pour les poignées...
Faire une mini découpe dans la partie basse de la caisse en face de la poignée.

Percer un trou dans la partie haute.

Insérer le trombone puis le replier de manière à pincer la carrosserie pour qu'il ne bouge plus.
Tu remarques la boucle laissée intentionnellement. Boucle qui va combler la découpe faite sur la partie basse.
Ainsi, une fois les deux parties réunies donneront l'illusion que la poignée va bien de la partie haute à la partie basse et te laissera tout de même la possibilité de les séparer.

Il faut être bien soigneux pour cette étape car elle se fait après peinture.

[ramasoft]

Salut Olivier,
Pas mal du tout l'idée de la découpe pour positionner le trombone
Pour les pantographes j'ai regardé ça de plus près et j'avais cru que leur base était en plastique, mais tout est en métal donc ça ne posera pas de problème pour la dépose.
Sinon j'ai fait des essais de roulage avec la rame complète et ça marche très bien, toutes les roues sont en métal et sont très correctes, les deux voitures intermédiaires n'ont même pas besoin de lest, il en faut juste un peu sur le bogie avant de la fausse motrice. Et ça roule a la vitesse maxi sans dérailler.
Donc je vais partir dans un premier temps sur le moteur Jouef d'origine, qui me laisse aussi plus de place à l'intérieur.
Par contre, je réserve ton moteur pour un TGV Atlantique Jouef que j'ai sur mon réseau analogique et qui est bruyant et poussif, je n'étais jamais arrivé à régler correctement la mécanique. Je crois d'ailleurs qu'il a une transmission à cardan comme sur les RTG.

Là, je vais faire des supports en PLA pour le décodeur, sa prise et la platine des résistances et j'en profiterai pour ajouter des cloisons pour la loge de conduite et une séparation le fanal que je pourrai éclairer sans rien fixer à la caisse, tout sera sur le châssis.
Pour les phares je vais mettre les led directement sur le châssis sous les feux qu'il faudra dépolir car ils sont peints en blanc ...

Donc pour le moment ça va plutôt bien... je suis dans mon domaine de confort.
Quand il faudra passer au masticage et à la peinture, ça va certainement moins rigoler...

[TrainDoly]

Oui, suis tes idées, elles ont l'air très bien et elles sont surtout adaptées à ce que tu sais faire.

Je suis impatient de voir la suite!

[ramasoft]

Aujourd'hui je n'ai pas eu le temps de faire grand chose
Je me suis quand même fendu d'un support pour l'électronique en PLA car je me suis dis qu'en carton ça allait faire un peu charlot
A ce sujet, j'avais parlé d'une plaque d'impression en métal Elegoo : Elegoo Plateforme Flexible en Acier à Ressorts avec Lit Adhésif pour Neptune 3 Pro
Elle est très bien, bonne adhésion, impression facile à détacher etc. mais son état de surface est "granité" et ça ne permet pas d'avoir la partie en contact avec le plateau lisse. Et ça peut être un inconvénient dans certains cas.

Donc pour en revenir au support, il est en deux parties, à l'avant il va servir de plancher à la cabine pour éviter que la lumière de l'éclairage ne ressorte par en dessous qui est ouvert.
Et ça me permet aussi de mettre du lest.

La partie avant comporte aussi la cloison qui sépare la loge de conduite

Dessus je vais mettre le support du décodeur et la platine des résistances et je souderai les led de l'éclairage cabine et du fanal directement dessus
Et je mettrai des morceaux de mousse noire collés au plafond de la caisse pour qu'il n'y ait pas de fuite de lumière entre le fanal et la cabine.
Comme ça tout sera solidaire du châssis et il n'y aura rien sur la caisse et donc pas de fil à la patte.

Le décodeur pourra aller dessus ou en dessous collé sur les lests.

Demain il faudrait que je monte toute l'électronique et valider la position des feux. Pour les feux avant, je vais certainement mettre une led CMS rouge blanc tout à l'avant du châssis comme ça avait l'air d'être prévu car il y a une encoche pour passer le fil. Je vais tapisser le fond de papier blanc d'un côté et noir de l'autre pour ne pas avoir de fuite de lumière en dessous.
Et une fois que j'aurai validé tout ça, je pourrai tout démonter facilement car rien ne sera collé et toute l'électronique et les leds seront solidaires du support en PLA avec les fils qui passeront par dessous, et attaquer la couche d'apprêt à l’intérieur ... celle qui se passe avant

[TrainDoly]

Absolument génial Patrick!
Tant que tu y es, tu peux mettre un petit bonhomme pour avoir un conducteur...!

[mode fernando ON]
Je parle d'une personne qui dirige le train, pas d'un gars à la masse que l'électricité serait capable de traverser...
[mode fernando OFF]


Tu peux me dire où tu as trouvé un néodyme carré aux bonnes dimensions pour les moteurs Jouef?

[ramasoft]

Mais le conducteur est prévu, j'en mets un tout le temps.
Pour les aimants, je n'en ai pas trouvé chez les chinois mais sur Ebay
Ils sont à 20€ les 5, donc le gars se fait un bon bénef car ça ne doit couter que 2 ou 3€ les 10... Mais encore faut-il trouver où.

Chez Iprod ils les vendent à l'unité à 5€ pièce ...

[ramasoft]

Je n'ai encore pas pu faire grand chose aujourd'hui...
j'ai fini le montage de l'électronique. Le support du décodeur et la platine des résistances sont montés sur un support imprimé en PLA et j'ai fait le câblage par dessous comme ça c'est plus propre.

Les led de l'éclairage de la cabine et du fanal sont soudées directement sur la platine si bien qu'il n'y aura rien sur la caisse, pas de fil à la patte et tout sera démontable pour la peinture.
Les deux parties imprimées en PLA seront collées pour former un ensemble qui supporte tout, y compris la led des feux avant.

J'ai aussi mis un peu d'isolation phonique autour du moteur et le morceau de mousse à l'avant sert à séparer la cabine du fanal pour qu'il n'y ait pas de lumière parasite quand l'une ou l'autre sont allumées.
Le papier noir collé sert à éviter les fuites de lumières mais je serai de toute façon obligé de peindre l'intérieur de l'avant. J'espère que l'apprêt gris sera assez opaque.

Par contre pour les feux avant, une fois enlevé la peinture blanche qui était sur le plexi, il est tout transparent et on voit l’intérieur et ça ne fait pas terrible. Donc il va falloir que le trouve quelque chose à y mettre par dessous.

Sur la vidéo, il manque la vitre du fanal car j'ai été obligé de la séparer du pare brise car ça conduisait la lumière du fanal dans la loge de conduite. Donc elle sera collée une fois le toit peint.

Essai n°1 TGV LA Poste.mp4

(11.99 Mio) Téléchargé 156 fois

Demain je vais donc régler le problème des feux avant et je passerai un petit coup d'apprêt à l'intérieur pour voir si ça suffit.
A ce sujet, je me demande si je ne peux pas peindre directement sur les surfaces déjà peintes en gris-noir et passer l'apprêt juste sur les surfaces non peintes.

Et ensuite j'attaquerai les voitures avec le masticage des ouvertures ...

[NANAR]

Beau boulot

[bunny94]

Beau boulot

+ 1

[ramasoft]

Pour le moment ça va ...
Un peu comme le gars qui tombe du 56e étage de la tour Montparnasse, arrivé au 10e étage il se dit que tout va bien.
Avec la peinture, ça va moins rigoler...

[likiki]

Alors là, su per be.

[herwat]

Pour le moment, on voit que tu maitrise ton sujet !
Beau boulot

Encore
