Gravure sur métal

Message par likikiFrance

J'ai fait quelques test de gravure sur des jetons de métal argenté.

J'ai recouvert la face du jeton avec de la gouache noire ( une couche)


Puissance laser 40% vitesse 2000 + air assist.

.
essais 1.jpg
essais 1.jpg (104.01 Kio) Vu 2615 fois
.

Puissance laser 40% vitesse 1000 + air assit

.
Essais 2.jpg
Essais 2.jpg (112.63 Kio) Vu 2615 fois
.


Jeton recouvert avec du feutre effaçable a sec (le fameux VELEDA)

Puissance laser 40% vitesse 500 + air assit

.
essais 3.jpg
essais 3.jpg (95.66 Kio) Vu 2615 fois
.


Je vais refaire un essais feutre mais sans le Air Assist qui provoque des projections indésirable (du moins c'est ce que je pense).
Pour m'aider au centrage, je me suis imprimé un support de maintien pour les jetons.


:a_suivre:


Les dates des bourses d'échange mis a jour ==> ICI <==
Avatar du membre
bunny94France
2000 posts et +
2000 posts et +
Messages : 8313
Enregistré le : 22 sept. 2021, 08:35
Prénom : Alain
LOCALISATION : Noiseau
Centres d'intérêts : Photo-Vidéo-Modélisme ferroviaire-Trains réels-Impression 3D-Miniature automobile 1/43ème
Echelle pratiquée : H0
Âge : 73
Pays :
France (fr)
France
avr. 2024 07 14:00

Re: Gravure sur métal

Message par bunny94France

Le 3ème parait le mieux :cooooool:
Avatar du membre
likikiFrance
Site Admin
Site Admin
Messages : 8704
Enregistré le : 27 févr. 2021, 16:11
Prénom : Christian
LOCALISATION : Ile de France
Centres d'intérêts : Le train miniature (H0 3R), l'impression 3D
Echelle pratiquée : H0
Âge : 57
Pays :
France (fr)
France
avr. 2024 07 14:05

Re: Gravure sur métal

Message par likikiFrance

Oui Alain, mais cela bave encore (je suppose que c'est le Air Assist qui fait cela).

Je vais refaire un essais tout a l'heure.


Les dates des bourses d'échange mis a jour ==> ICI <==
Avatar du membre
bunny94France
2000 posts et +
2000 posts et +
Messages : 8313
Enregistré le : 22 sept. 2021, 08:35
Prénom : Alain
LOCALISATION : Noiseau
Centres d'intérêts : Photo-Vidéo-Modélisme ferroviaire-Trains réels-Impression 3D-Miniature automobile 1/43ème
Echelle pratiquée : H0
Âge : 73
Pays :
France (fr)
France
avr. 2024 07 14:08

Re: Gravure sur métal

Message par bunny94France

Ok Christian
Avatar du membre
likikiFrance
Site Admin
Site Admin
Messages : 8704
Enregistré le : 27 févr. 2021, 16:11
Prénom : Christian
LOCALISATION : Ile de France
Centres d'intérêts : Le train miniature (H0 3R), l'impression 3D
Echelle pratiquée : H0
Âge : 57
Pays :
France (fr)
France
avr. 2024 07 14:53

Re: Gravure sur métal

Message par likikiFrance

2ème série de test, toujours avec une couche de marqueur.


Puissance laser 40 % vitesse 200 sans air Assist.

.
Test2 01.jpg
Test2 01.jpg (126.13 Kio) Vu 2602 fois
.


Puissance laser 40 % vitesse 350 sans air Assist.

.
Test2 02.jpg
Test2 02.jpg (146.72 Kio) Vu 2602 fois
.

Le dernier test me parais correct.

Pour ce faire j'ai utilisé le support que j'ai imprimé ce matin. Cela bloque bien le jeton métal. Ce a quoi je n'ai pas pensé c'est que le métal est chauffé par le laser et le métal chauffe le PLA. :mdr3:
Pas au point de faire fondre le PLA, mais .... restons prudent, et bannissons ce procédé au profit d'un autre matériau (le bois peut-être, a voir).

:a_suivre:


Les dates des bourses d'échange mis a jour ==> ICI <==
Avatar du membre
bunny94France
2000 posts et +
2000 posts et +
Messages : 8313
Enregistré le : 22 sept. 2021, 08:35
Prénom : Alain
LOCALISATION : Noiseau
Centres d'intérêts : Photo-Vidéo-Modélisme ferroviaire-Trains réels-Impression 3D-Miniature automobile 1/43ème
Echelle pratiquée : H0
Âge : 73
Pays :
France (fr)
France
avr. 2024 07 15:14

Re: Gravure sur métal

Message par bunny94France

Il fait combien de diamètre ton jeton? Il parait assez petit.
Avatar du membre
likikiFrance
Site Admin
Site Admin
Messages : 8704
Enregistré le : 27 févr. 2021, 16:11
Prénom : Christian
LOCALISATION : Ile de France
Centres d'intérêts : Le train miniature (H0 3R), l'impression 3D
Echelle pratiquée : H0
Âge : 57
Pays :
France (fr)
France
avr. 2024 07 15:49

Re: Gravure sur métal

Message par likikiFrance

22 mm, c'est environ la taille d'un jeton de caddie.


Les dates des bourses d'échange mis a jour ==> ICI <==
Avatar du membre
bunny94France
2000 posts et +
2000 posts et +
Messages : 8313
Enregistré le : 22 sept. 2021, 08:35
Prénom : Alain
LOCALISATION : Noiseau
Centres d'intérêts : Photo-Vidéo-Modélisme ferroviaire-Trains réels-Impression 3D-Miniature automobile 1/43ème
Echelle pratiquée : H0
Âge : 73
Pays :
France (fr)
France
avr. 2024 07 15:51

Re: Gravure sur métal

Message par bunny94France

Oui effectivement c'est petit! Ca facilite pas la gravure, je pense.
Avatar du membre
likikiFrance
Site Admin
Site Admin
Messages : 8704
Enregistré le : 27 févr. 2021, 16:11
Prénom : Christian
LOCALISATION : Ile de France
Centres d'intérêts : Le train miniature (H0 3R), l'impression 3D
Echelle pratiquée : H0
Âge : 57
Pays :
France (fr)
France
avr. 2024 07 15:57

Re: Gravure sur métal

Message par likikiFrance

Pour faire des tests c'est suffisant.

:siffle:


Les dates des bourses d'échange mis a jour ==> ICI <==
Avatar du membre
bunny94France
2000 posts et +
2000 posts et +
Messages : 8313
Enregistré le : 22 sept. 2021, 08:35
Prénom : Alain
LOCALISATION : Noiseau
Centres d'intérêts : Photo-Vidéo-Modélisme ferroviaire-Trains réels-Impression 3D-Miniature automobile 1/43ème
Echelle pratiquée : H0
Âge : 73
Pays :
France (fr)
France
avr. 2024 07 16:06

Re: Gravure sur métal

Message par bunny94France

C'est sûr, j'avais pas compris que c'était pour des tests. Je pensais que c'était pour mettre sur vos trousseaux de clés. :hhhaaaa: :hhhaaaa:
Avatar du membre
likikiFrance
Site Admin
Site Admin
Messages : 8704
Enregistré le : 27 févr. 2021, 16:11
Prénom : Christian
LOCALISATION : Ile de France
Centres d'intérêts : Le train miniature (H0 3R), l'impression 3D
Echelle pratiquée : H0
Âge : 57
Pays :
France (fr)
France
avr. 2024 07 16:15

Re: Gravure sur métal

Message par likikiFrance

:hhhaaaa: :hhhaaaa: :hhhaaaa:

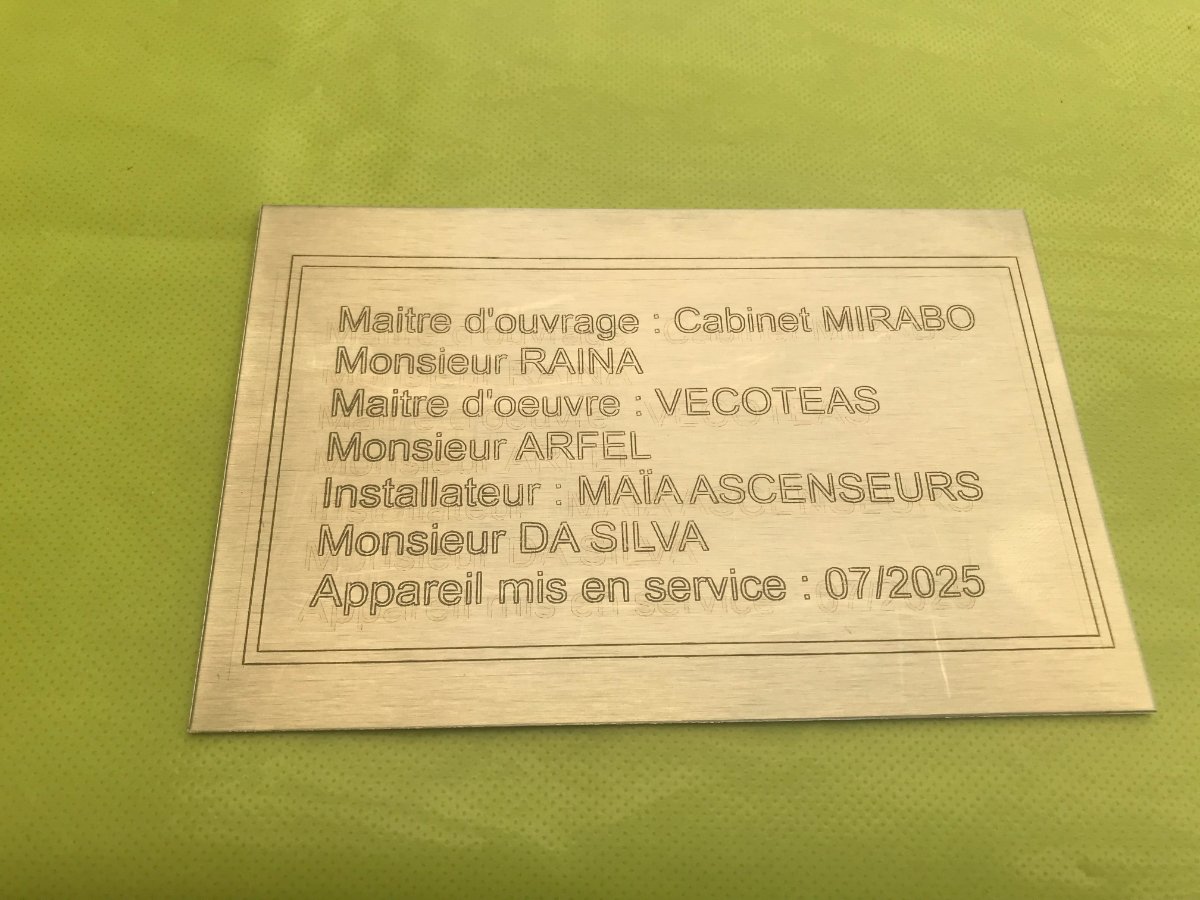

J'ai commandé des plaques plus grande pour un autre projet, alors je m'entraine. :siffle:
