Support d'attelage à élongation

[ramasoft]

Bonjour à tous,
Je suis en train de modéliser des supports d'attelage à élongation sur le modèle des Roco 40344
J'ai fait les cotes au pif d'après les photos que j'ai pu trouver mais si quelqu'un en avait j'aimerais bien avoir les dimensions du socle : largeur, longueur et épaisseur. (même approximatives)

Les Roco 40344:

Et les miens:

Capture d'écran 2025-02-23 142109.png (237.8 Kio) Vu 1624 fois

Capture d'écran 2025-02-23 142922.png (238.58 Kio) Vu 1624 fois

il y aura un ressort de rappel entre les deux "bitoniaux" du dessous.
Ils vont être forcément plus épais car en impression résine on n'aura pas les mêmes caractéristiques mécaniques que le plastique injecté ou moulé.

Capture d'écran 2025-02-23 142935.png (218.63 Kio) Vu 1624 fois

[ramasoft]

Ça n'a pas l'air de déchainer les passions ... tant pis

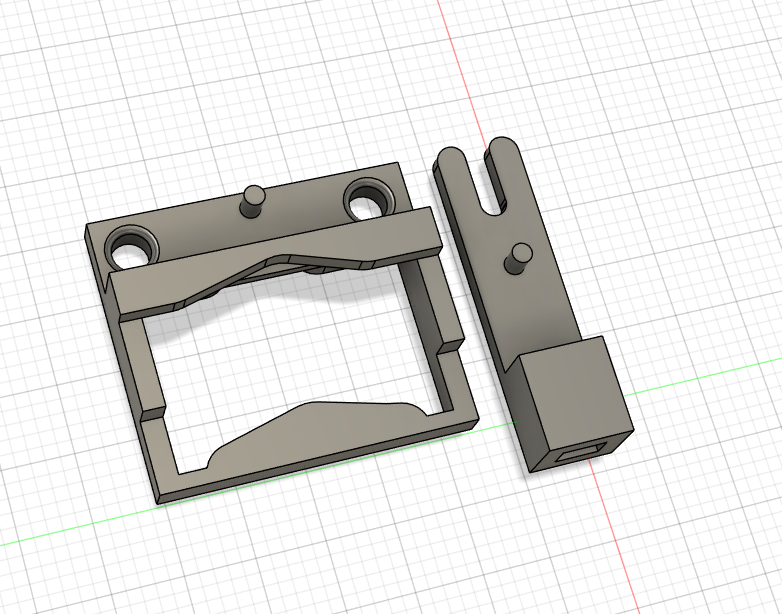

Voilà, dernière version avec petite modification du dessous et des ergots d'attache du ressort et du guidage.
Et demain impression en résine pour tester ça en vrai sur une rame Tokaido Lima
Je mettrai les STL quand ça sera bien validé.

Sans titre.jpg (70.26 Kio) Vu 1615 fois

[likiki]

J'ai regardé mon matériel, je n'ai pas ce type d'attelage.

Je ne peut donc pas t'aider sur ce coup là.

[ramasoft]

Merci Christian
Verdict demain, mais je pense que ça devrait aller.
