Bonjour à tous,

Depuis longtemps , je voulait faire une gare terminus en bout de voie voilà c'est parti.

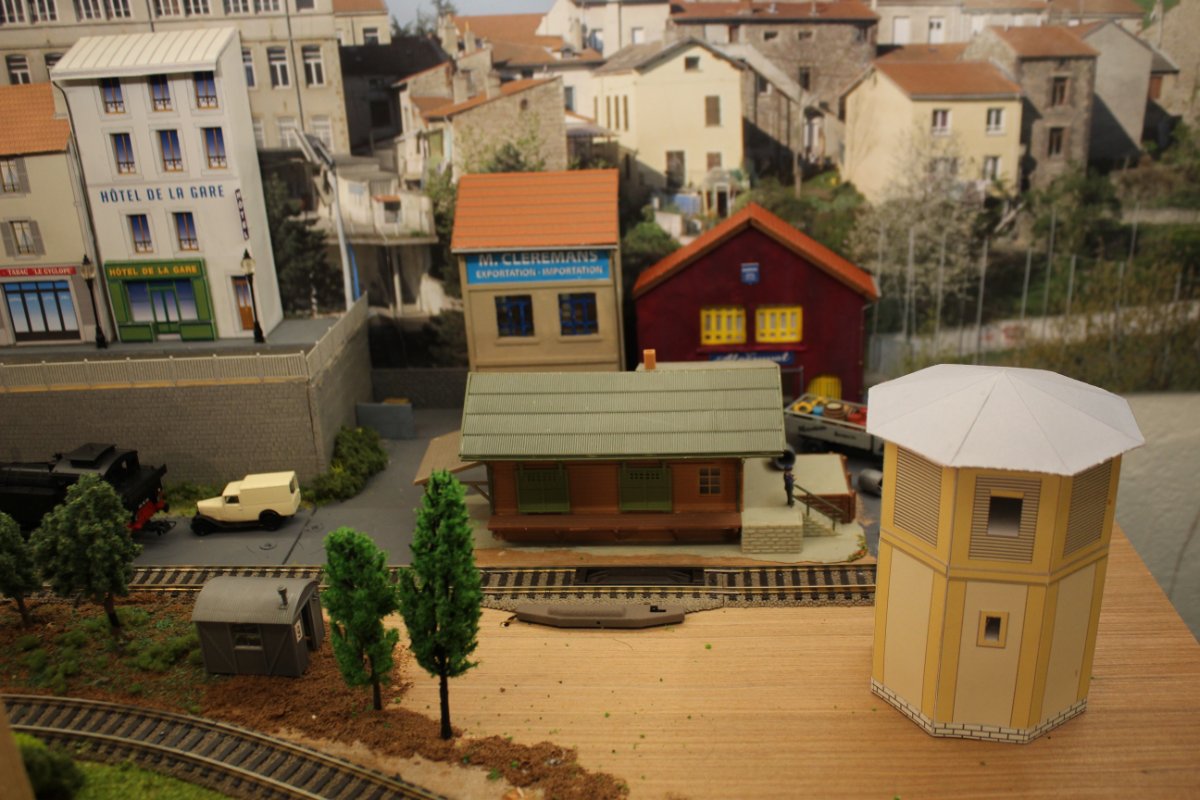

Jusqu'à aujourd'hui la ligne gare de marchandise se terminait sur un simple heurtoir (voir photo)

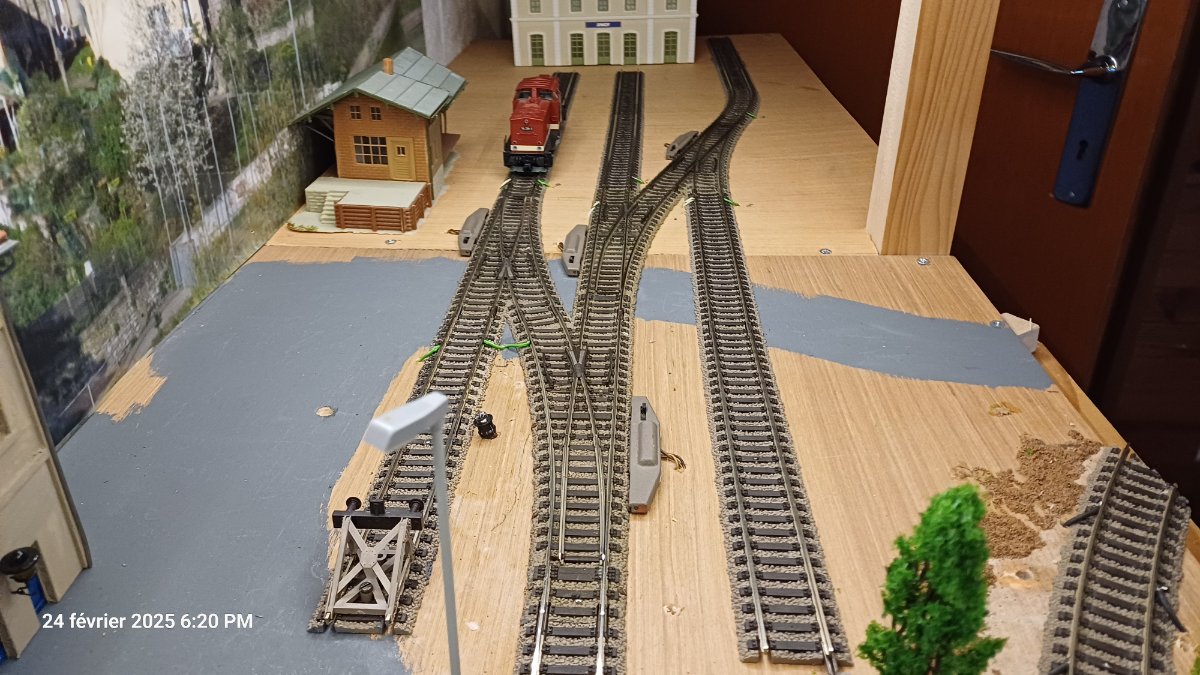

Donc j'ai agrandi de 75 cm le plateau pour intégrer la gare terminnus.
La première ébauche

Deux retours permettront un accès pour des entrepôts ou gare de marchandises.
La plus garnde difficulté sera le câblage, il faut aller sous le plateau ...

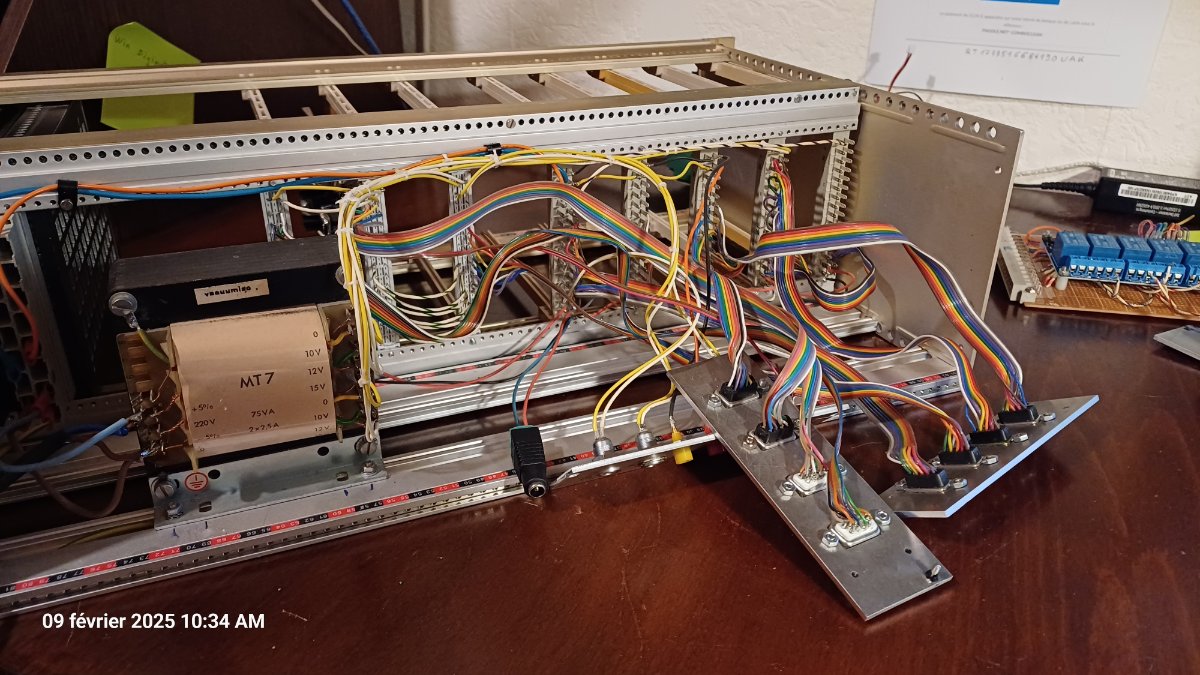

Vu les grandes modifications de câblage, j'en profite pour refaire ma baie centrale d'abord le châssis des accessoires.

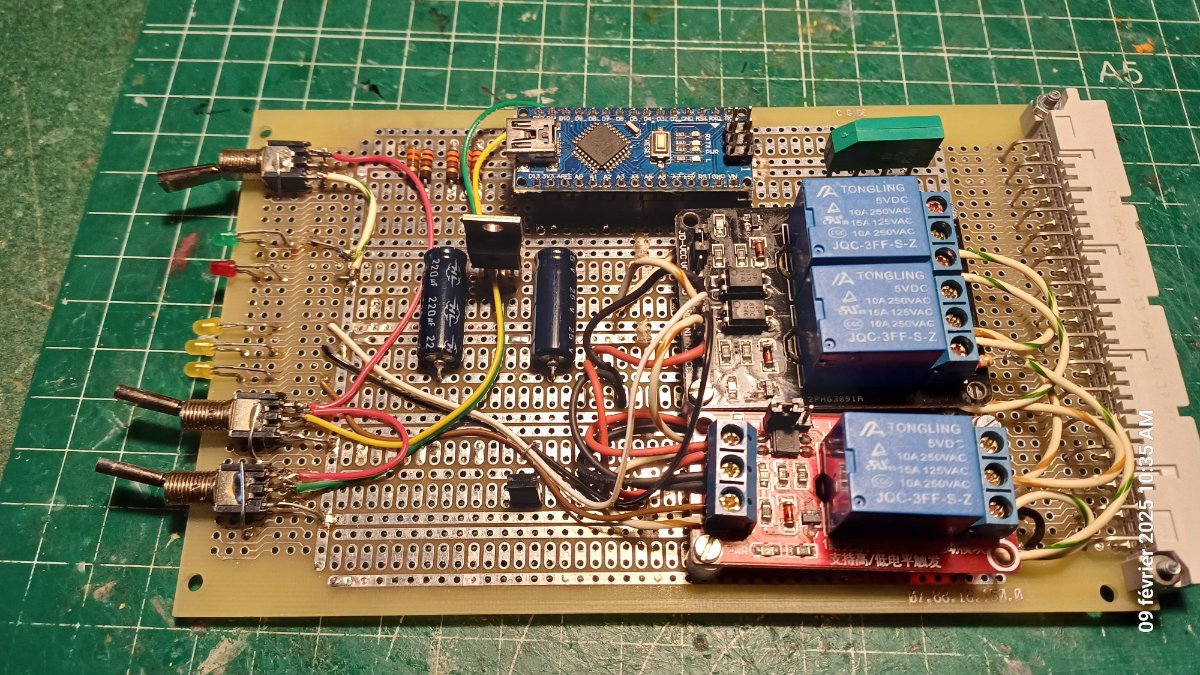

Puis nouvelle adaptation des cartes de commandes.

Bon maintenant, on va faire chauffer le fer à souder ...

[patrice_b]

Y'en a du monde la dedans ;-)

Bon courage a toi, on va suivre avec attention.

[likiki]

Il y a du boulot.

[ramasoft]

C'est très propre et net

[Lherve54]

Une évolution a suivre !!

La construction en carte , ca permets d'évoluer plus facilement ??

[NANAR]

Sympa la transformation ,bon courage pour le cablage

[jeanjacques]

Trés joli le cablage , on vois le professionnel

[Georges de Villette]

.
On voit bien ici Christian , que tu aimes les spaghettis !!!!
.

[C2Vues-BricoTrain]

C'est une petite baie comme celle-là qu'il faut que je trouve (ou monte...)
Je crois que Christian (boks01) m'en avais déjà parlé, mais je n'ai pas trouvé les éléments correspondants...
(Rack ou rails pour en faire un...).
Ceci dit, super boulot !

Amicalement.
Fernando

[likiki]

J'en ai cherché il y a quelques temps et je n'en ai pas trouvé.

Reste a en trouver un d'occasion ou le faire soit même.

[boks01]

Bonjour
Ce genre de baies on peut en trouver chez Radiospare se sont des châssis Schroff c'est sur un standard Europe, il existe en deux dimensions 3U et 6U.

le lien
https://fr.rs-online.com/web/p/chassis/4372595

J'ai monté ces châssis dans un rack mobile style qui est placé sous le réseau (voir le lien)

https://fr.rs-online.com/web/p/baies-in ... ur/7540760

Pour les cartes imprimées, elles sont du type proto, il existe plusieurs modèles (voir lien)

https://fr.rs-online.com/web/p/cartes-matrices/5186626

En fond de panier on peut mettre diffèrents type de connecteur DIN 41612 A-C ou A-B ou A-B-C
Sur mon premier châssis j'ai installé du DIN 41612 A-C 32 contacts (voir le lien)

https://fr.rs-online.com/web/p/connecte ... 12/0251302

Pour l'alimentation j'ai mis un tiroir alimentation à découpage +- 12 V (style voir le lien)

https://fr.rs-online.com/web/p/alimenta ... ge/7212780

[likiki]

Merde alors, j'en ai cherché pendant longtemps et je n'en avait pas trouvé.

[boks01]

Si tu utilises ce système, j'ai oublié de le mettre mais il faut prévoir dans le châssis des guides pour les cartes.

[C2Vues-BricoTrain]

Pour les 2 premiers châssis, ça pique un peu pour un particulier... !

[boks01]

Un petit aperçu de l'ensemble.
Dans ce rack il y a les centrales, les châssis pour les réseaux HO et N, pour l'instant j'ai tout démonter pour reprendre le câblage des châssis.

[ramasoft]

Pour les 2 premiers châssis, ça pique un peu pour un particulier... !

Il y a peut-être moyen de trouver ça à moins cher chez les chinois.
Là ce sont des prix "professionnels"...
Après je n'y connais rien non plus

L'alim à découpage 12V 2,8A à 518€ ...

Attention à ne pas mettre d'alim avec terre sinon tu vas ramasser des interférences + des boucles de masses.
Les alim à découpages ont les masses des sorties communes et reliées à la terre ... attention ...
Il faut rester en classe II à double isolation, sans terre pour être tranquille sur un réseau.

[boks01]

Bonsoir à tous,

L'implantation des rails étant figée, je vais passerà la suite du câblage, test, etc ...
Le schèma définitif

Schèma voies.jpg (44.24 Kio) Vu 1199 fois

Tous les cantons sont définis, le câblage jusqu'au rack est terminé.

Le test des cantons sera fait avec ma centrale perso de test.

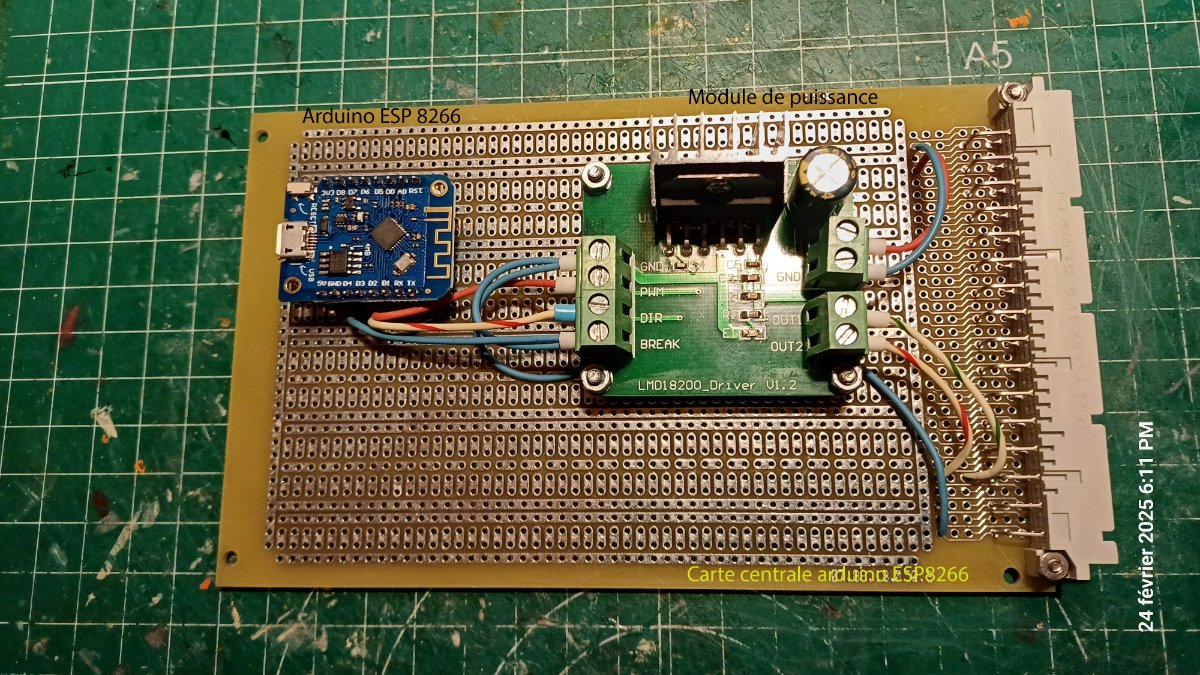

Cette petite centrale fonctionne par WiFi, elle comprend un arduino esp8266 et le module de puissance LMD18200, le tout est géré avec Itrain.

[Georges de Villette]

[C2Vues-BricoTrain]

[herwat]

C'est intéressant, cette petite centrale !
Tu pourrais développer un petit peu si tu veux bien ! éventuellement dans un nouveau sujet .

[Georges de Villette]

C'est intéressant, cette petite centrale !
Tu pourrais développer un petit peu si tu veux bien ! éventuellement dans un nouveau sujet .

.
Tout à fait d'accord avec Hervé !

[likiki]

+1, ça fait 3.

[boks01]

OK, Je vais préparer quelques chose

[Georges de Villette]

OK, Je vais préparer quelques chose

.
Merci Christian ....

[Lherve54]

Cette centrale se base sur la D 17 ?
