Nouveau projet : La vitrine voyageur

[herwat]

Quelques ajustements, modifications, etc , et voilà :
.


.

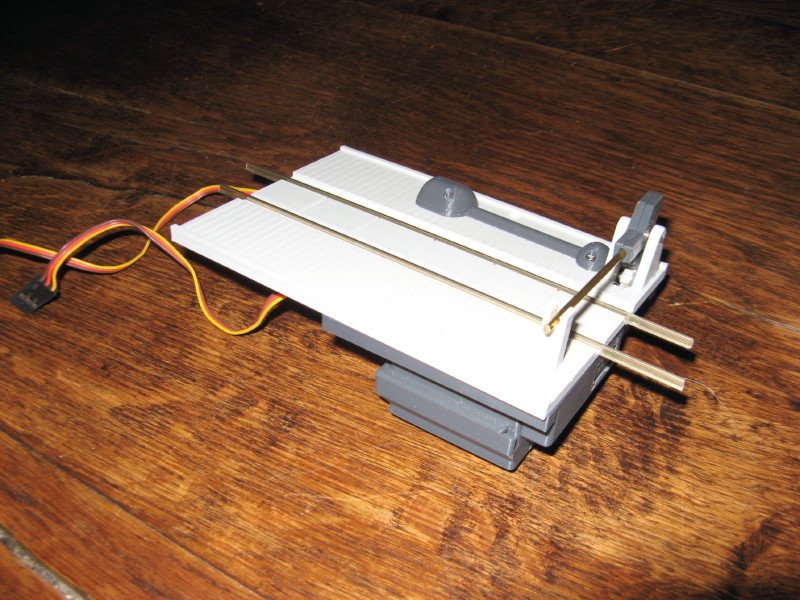

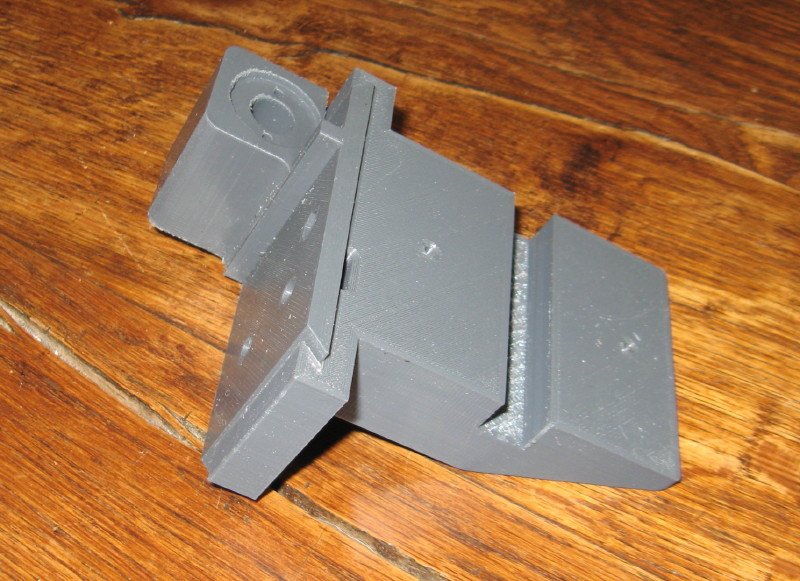

Les commandes verrou et barrière sont en place . ça passe . ça passe avec un chausse-pied, mais ça passe :
.


.

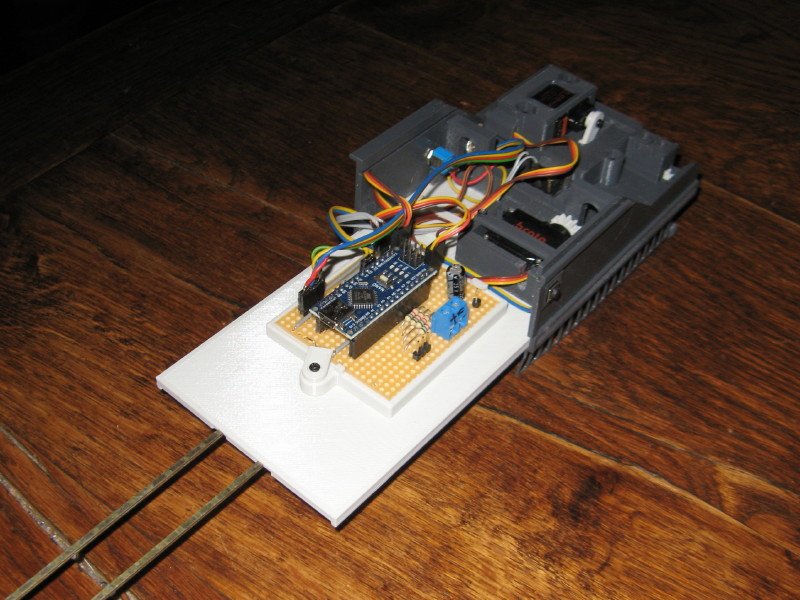

Maintenant il faut m'attaquer à la programmation . Un arduino nano sera aux commandes .

donc,

[Georges de Villette]

.
Trop fort Hervé !!!!
.

[NANAR]

Oui il est fort ,moi je suis nul la dessus

[Papy2568]

[herwat]

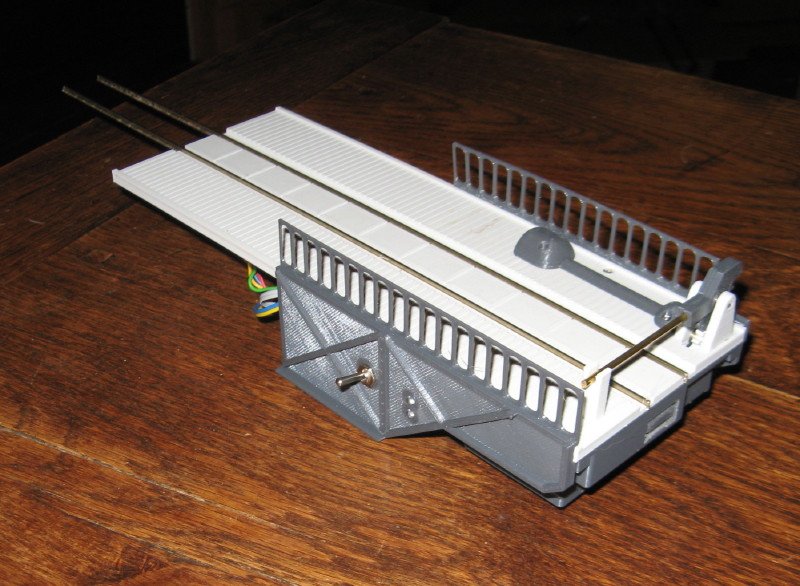

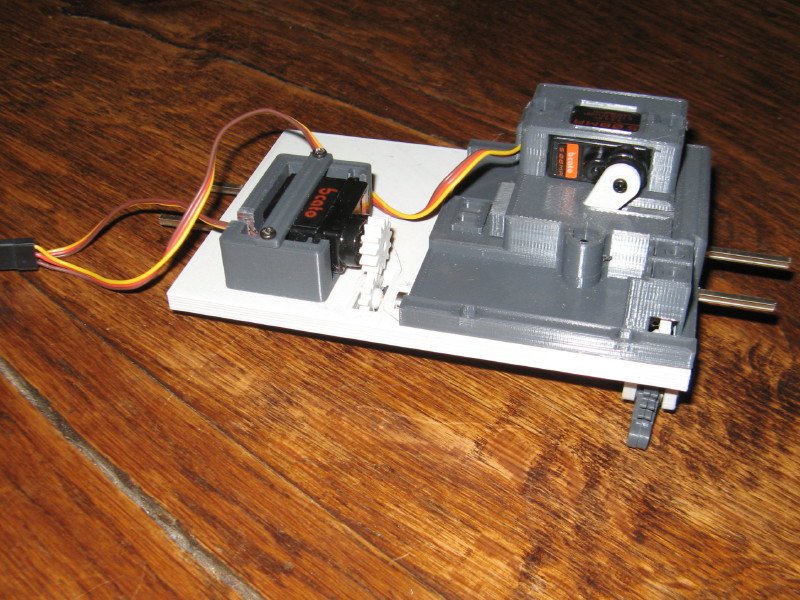

Petite avancée :
.


.


.
Histoire de ne pas trop se prendre le choux, j'alterne construction et programmation . . .

[Georges de Villette]

.
L'Ender 3 ne chôme pas par ici !!!!

[herwat]

.
L'Ender 3 ne chôme pas par ici !!!!

Exact ! ! !

[likiki]

Pas mal du tout ton montage.

[NANAR]

Je suis admiratif devant cela

[bunny94]

Hervé;

[jeanjacques]

[likiki]

Je suis admiratif devant cela

Moi aussi, je serais curieux de voir ses fichiers stl pour apprendre comment il s'y prend.

Hervé

[herwat]

à tous . Mais je dois vous faire un aveux . . . . Je me régale comme un gamin ! ! ! j'adore faire ces petits montages et avec l'imprimante 3D,
c'est du gâteau .

Moi aussi, je serais curieux de voir ses fichiers stl pour apprendre comment il s'y prend.

Hervé

Oh ben si tu veux ! je te les envoie par mail, ou je les met là, si je peux . . .

[likiki]

Tu peux, tu peux.

[herwat]

Alors voilà déjà les fichiers concernant le système de verrouillage .

Base.STL

(223.52 Kio) Téléchargé 140 fois

Bras_Servo.STL

(194.13 Kio) Téléchargé 108 fois

Supp_V.STL

(111.02 Kio) Téléchargé 102 fois

Support_S.STL

(74.3 Kio) Téléchargé 148 fois

La suite au prochain numéro .

[herwat]

Pour info, toutes les pièces de ce pont sont imprimées en passes de 1/10 mm . C'est long, mais c'est précis .
Par exemple, je suis en train d'imprimer Le guide pour la motorisation du pont , ainsi que la pièce qui supportera le pont :

Glissiere_Voy.STL

(128.6 Kio) Téléchargé 124 fois

Emboitmt_Gliss.STL

(266.88 Kio) Téléchargé 128 fois

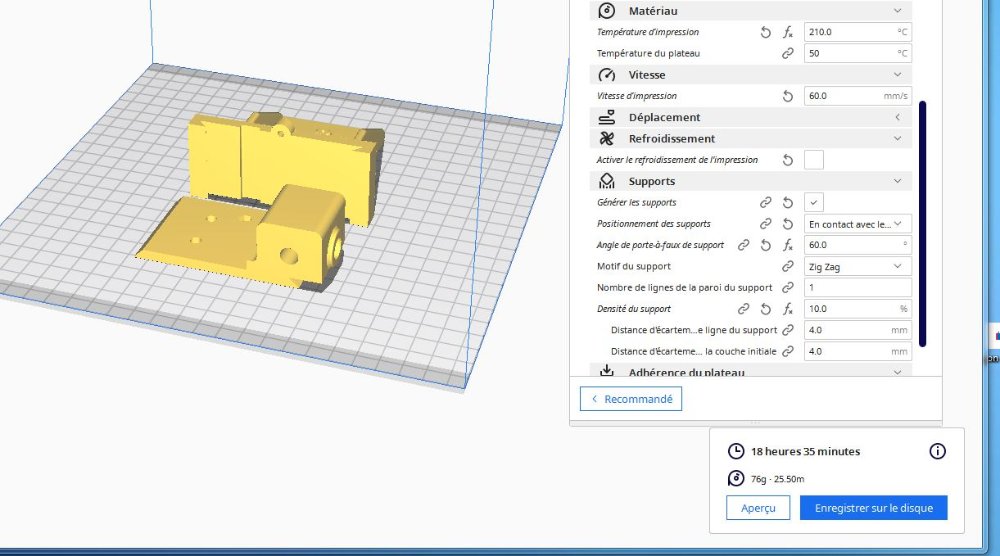

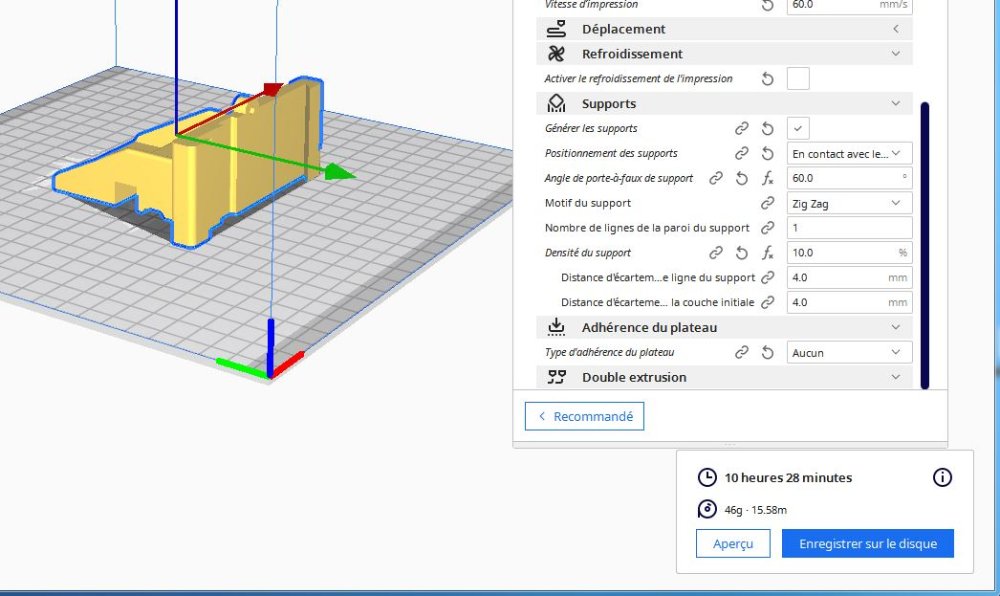

Les voilà dans CURA :


Comme vous pouvez le constater : 18 heures d'impression . . . . Ce sera fini demain dans la matinée .

[herwat]

Pour le système de verrouillage, j'ai oublié le principal, le Verrou !

Verrou.STL

(66.49 Kio) Téléchargé 132 fois

Voilà, oubli corrigé .
La jonction entre le bras-servo et le verrou se fait avec un bout de tube laiton de 2 mm qui s'enfile dans le bras, d'une part, et dans l'encoche du verrou, d'autre part .

[likiki]

18h d'impression.

Faut pas avoir une coupure de courant.

[NANAR]

Faut faire vite avant les éventuelles coupures ,c'est long 18 h

[herwat]

Temps calculé : 18h35, temps réel 17h20 . C'est mieux, mais c'est long quand même !

Ce ne sont pas les coupures de courant qui me gênent, l'Ender3 gère ça sans problème . Ce sont les erreurs de conception dont on ne se rend compte qu'une fois la pièce en main . . .
Bon, apparemment, ce n'est pas le cas aujourd'hui
.


.

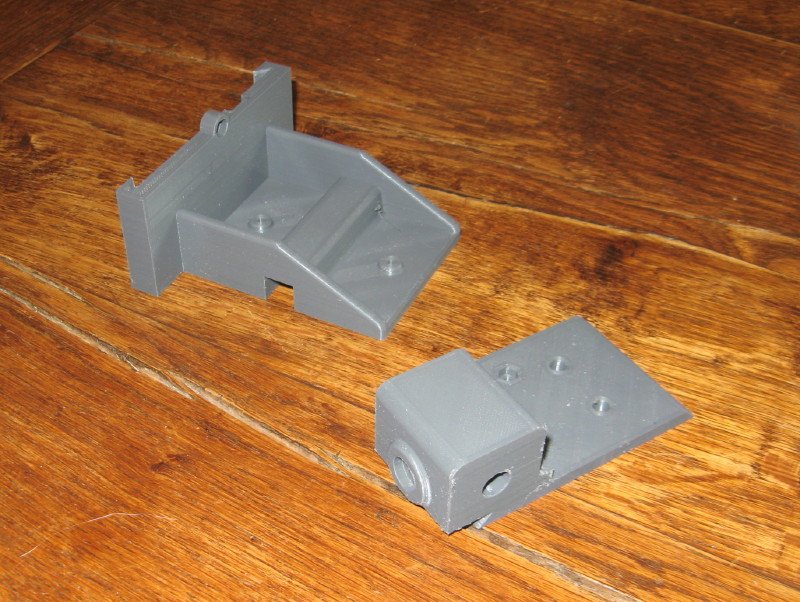

Elles s'emboitent parfaitement !
.


.

[jeanjacques]

[Georges de Villette]

J'ai téléchargé tout tes STL Hervé !
Tu t'en doutes ...
De belles pièces bien réfléchies !
Comment gères tu tes supports pour l'impression ?
Tu travailles avec Cura ?
Poste ici le Gcode de l'emboitement par exemple . Ca devrait m'afficher tes prefs dans Cura ? Non ?

[herwat]

Tu travailles avec Cura ?
Poste ici le Gcode de l'emboitement par exemple . Ca devrait m'afficher tes prefs dans Cura ? Non ?

Aaaahhh, mais ça, c'est payant ! ! ! non mais ! ! !

Bon, oui, je travaille avec CURA .
Pour le gcode, le problème, c'est que je l'ai déjà effacé !

En fait, j'ai quand même modifié légèrement la pièce "emboitement" . Je la réimprimerai cette nuit .
Je l'imprimerai comme ceci :
.


.
Et voilà son gcde :

[L’extension gcode a été désactivée et ne peut plus être affichée.]

[herwat]

Voici les fichiers concernant la barrière et sa motorisation:

Supp_Serv_Barr.STL

(29.38 Kio) Téléchargé 146 fois

Pignon_Servo.stl

(99.3 Kio) Téléchargé 149 fois

Pignon_Barmod2.stl

(114.44 Kio) Téléchargé 160 fois

Pignon_Arbre.stl

(102.33 Kio) Téléchargé 133 fois

Cache_rlmt.STL

(215.02 Kio) Téléchargé 130 fois

Bloc_Serv_Barr.STL

(62.97 Kio) Téléchargé 141 fois

[likiki]

Hervé, c'est topissime.
