Modifications d'une imprimante Ender III - Passer à un plateau de 280mmx350mm

[Georges de Villette]

.
Merci beaucoup .
.
Demain je vais commencer à imprimer les pièces ....
.

[Georges de Villette]

.

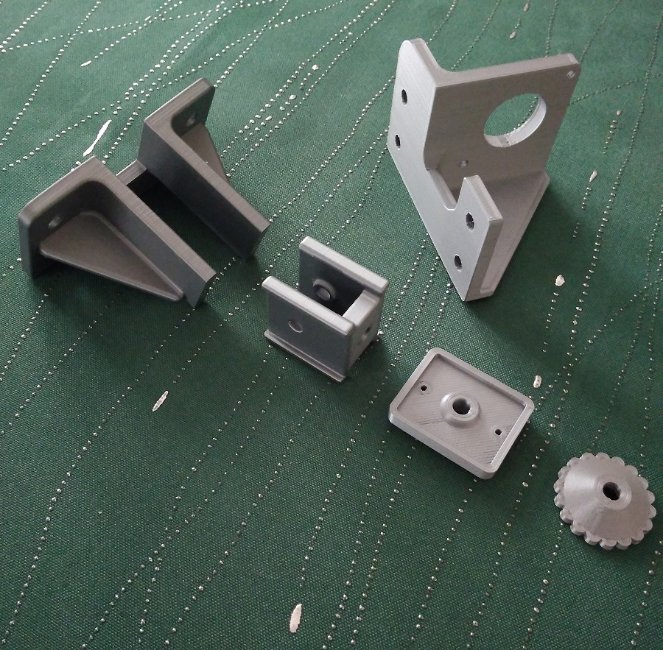

Fin de l'impression des pièces de modif des l'axe " Y " .
Le support moteur .
Le tendeur de courroie .
Le support galet tendeur .
Le chapeau du tendeur .
Et la molette de tension .
.


.

[likiki]

C'est tout, cela n'avance pas vite.


Belles pièces quand même.

[herwat]

C'est tout, cela n'avance pas vite.

Pfffff, toujours pressé, le chef . . . . . y faut se décontracter , l'infarctus te guette ! ! !

Sinon, ouiiii ! belles pièce .

[Georges de Villette]

C'est tout, cela n'avance pas vite.

.
Tout est commandé ....
Plus qu'à attendre que la Chine se réveille !

[Georges de Villette]

.

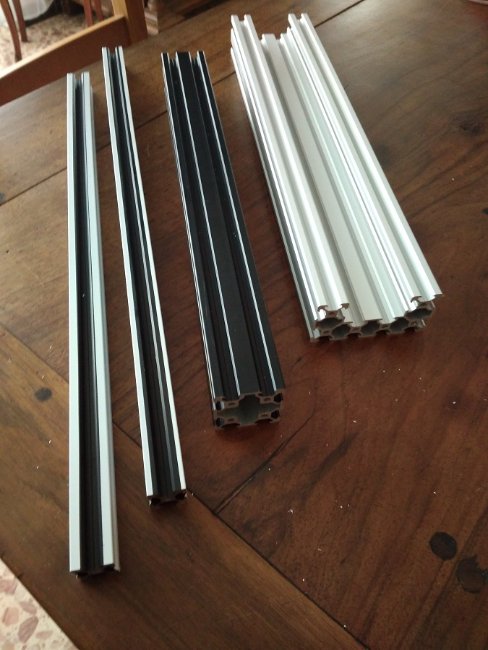

Premier arrivage ...
De chez Systeal , adresse communiquée par Hervé .
.

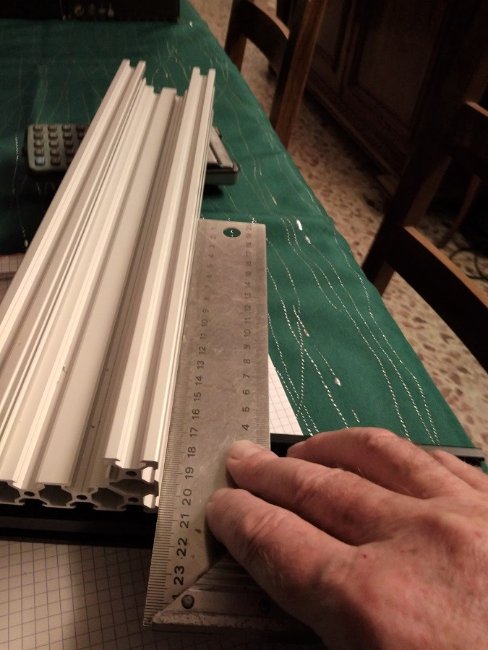

Les profilés arrivent coupés à la côte . Coupe franche et d'équerre !!!
.


[herwat]

Cette fois-ci, tu vas pouvoir trancher dans le vif !

[Georges de Villette]

.
Je préfère attendre que tout soit là !
Là , la cocotte elle travaille toujours !

[Georges de Villette]

.
Je n'ai pas encore démonté mon imprimante , mais j'ai commencé quand même ce qui est faisable .
La grosse traverse en carré de 40 , a un usinage pour fixer l'équerrage de la barre " Y " , porte chariot .
C'est cette rigoureuse perpendicularité qui fera que les objets imprimés seront à angle droit ou pas !
.
Sur la première photo , je mets à la côte mon carré de 40 , et surtout je le mets parfaitement d'équerre sur ma fraiseuse .
.

Traverse carré de 40 -1.jpg (61.09 Kio) Vu 4715 fois

.

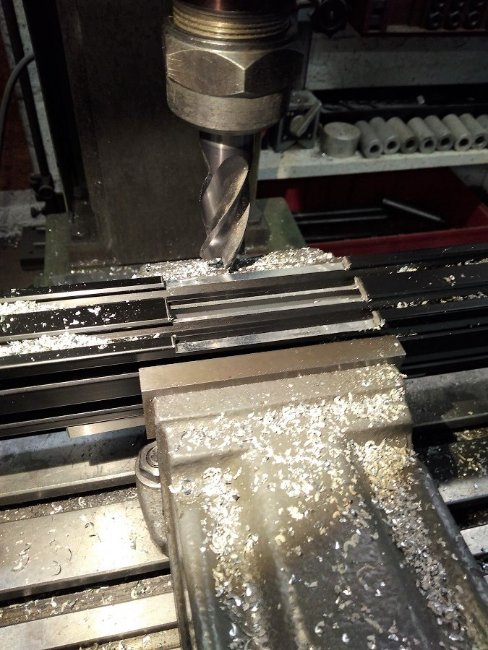

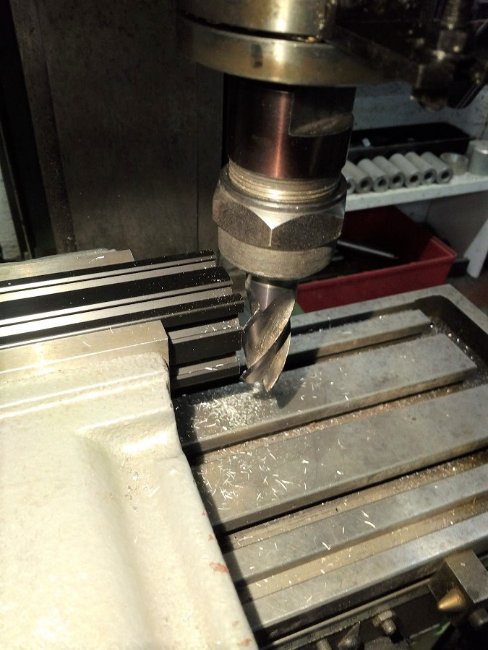

Sur la seconde photo on voit l'usinage en cours sur la machine .
.

Traverse carré de 40 - 2 - Fraisage.jpg (83.02 Kio) Vu 4715 fois

.
La photo suivante , c'est l'usinage terminé de la rainure .
.

Traverse carré de 40 - 3 - usinage terminé.jpg (49.15 Kio) Vu 4715 fois

.

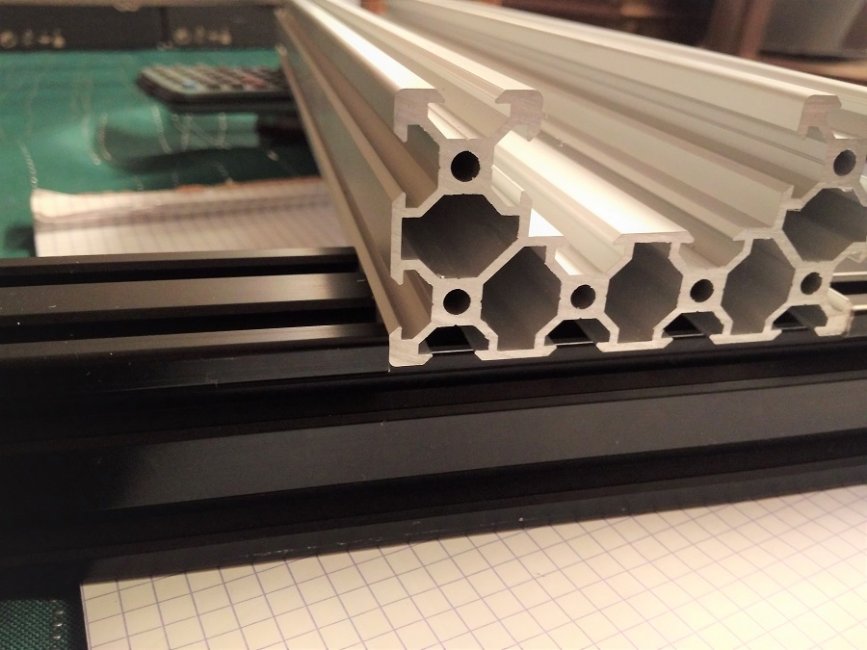

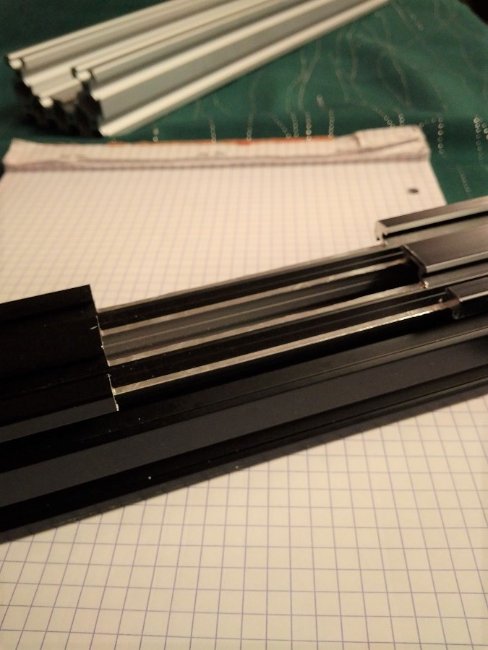

Détail de l'ajustement de la traverse " Y " sur la traverse en carré de 40 .
.

Traverse carré de 40 - 4 - Ajustement avec Y.jpg (76.83 Kio) Vu 4715 fois

.
Et sur la dernière photo , l'équerrage parfait des deux profilés !!!
.

Traverse carré de 40 - 5 - Equerage .jpg (57.22 Kio) Vu 4715 fois

.

[herwat]

Évidemment, Quand on a un outillage pareil, Monsieur ramène sa fraise !

C'est génial ! ça fait rêver , mais

[likiki]

Top cool Georges.

Les profilés sont pas mal du tout.

[bunny94]

Georges.
C'est super tout ça. Tu as une vraie fraiseuse de pro c'est quoi comme marque.

[Georges de Villette]

Georges.
C'est super tout ça. Tu as une vraie fraiseuse de pro c'est quoi comme marque.

.
Ce n'est pas une fraiseuse industrielle , malheureusement , c'est une fraiseuse Chinoise avec une table de 700mm .
Mais on peut déjà faire pas mal de boulot !!!
J'ai un tour aussi de 750 d'entrepointe et d'un diamètre de 350mm de passage dans le banc rompu !

[bunny94]

Tu es superbement équipé Georges

[Georges de Villette]

Tu es superbement équipé Georges

.
Et je ne dis pas tout !!!

[herwat]

Et je ne dis pas tout !!!

Cachotier !

[Georges de Villette]

.
Quand tu peux tout souder , tout braser , tout usiner .....
Et un bon stock de ferraille , d'alu et j'en passe ...
Tu as beaucoup d'amis !!!!

[bunny94]

Of course my dear

[likiki]

Je plussois Georges.

[herwat]

[Georges de Villette]

.
Un petit arrivage aujourd'hui !

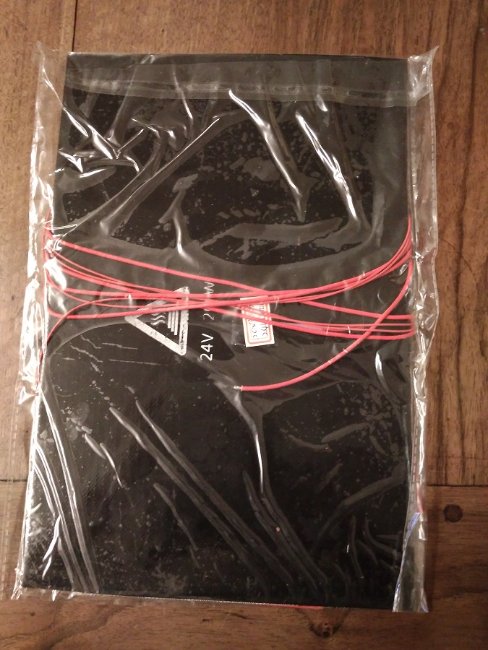

Le plateau chauffant .
Adhésif et équipé de sa thermistance .
.


[herwat]

Oooohhhhh ! Il a même pensé à le prendre en 24 v

[Georges de Villette]

.
Ca m'arrive de réfléchir de temps en temps !!!

[Georges de Villette]

.
Pour la tension de la courroie de l'axe " Y " , j'étais parti de l'étude que Hervé avait faite pour son imprimante Germaine je crois .
On retrouve le détail de ces pièces réalisées dans le post du 6 janvier ...
.
J'attends encore du matériel pour enfin démonter et modifier ma machine .
.
J'ai voulu réfléchir sur ce système de tension , et me rapprocher de celui de mon axe " X " qui me donne entière satisfaction , tient moins de place , et est moins sujet à un déréglage par un accrochage malheureux .
.
Et puis ... j'avais envie de dessiner !!!
.
Et voilà le fruit de mes cogitations ....
Dessin et réalisation !!!
A noter que les filetages sont sans retouche et se vissent au poil !!!!
.

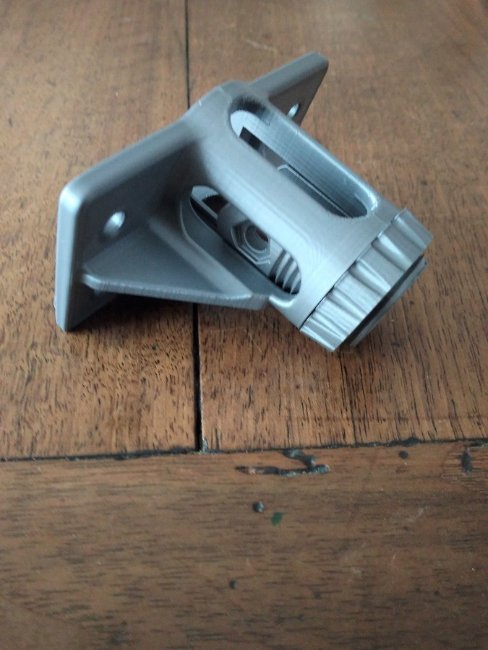

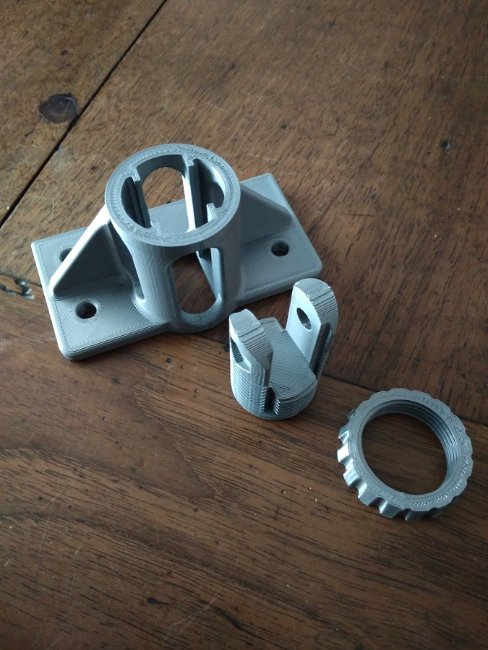

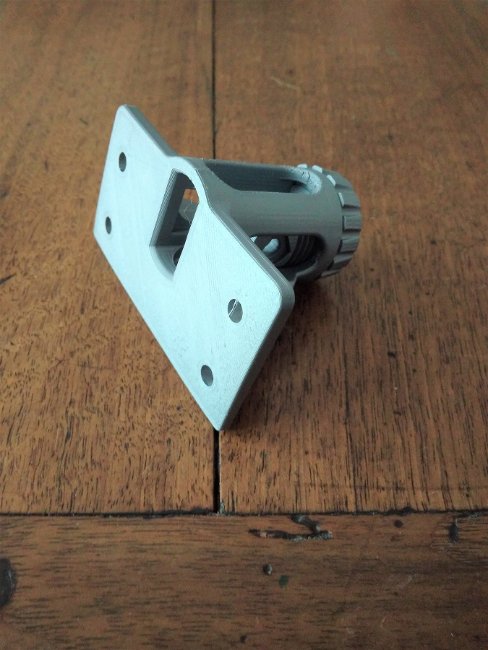

Tension Y - 1.jpg (54.28 Kio) Vu 4663 fois

.

Tension Y - 2.jpg (57.37 Kio) Vu 4663 fois

.

Tension Y - 3..jpg (60.86 Kio) Vu 4663 fois

.

Tension Y - 4.jpg (65.28 Kio) Vu 4663 fois

.

[herwat]

Du grand art !
