likiki a écrit : ↑16 juin 2025, 17:49 Je pense que mécaniquement cela obligerait a avoir, environs au milieu de la courbe, un guide avec une vis sans fin supplémentaire motorisée.

Oui, parce qu'une droite est définie par deux points, tandis qu'une courbe l'est par trois .

:merciiii: :merciiii: Hervé 👍 De rien, Patrick, C'est un stl que j'ai récupéré sur internet,je ne sais plus où, il y a quelques années . J'en ai essayé plusieurs qui allaient plus ou moins bien . Par contre, celui-là va très bien . En plus, en agissant sur les échelles de CURA, je le fais à la dime...

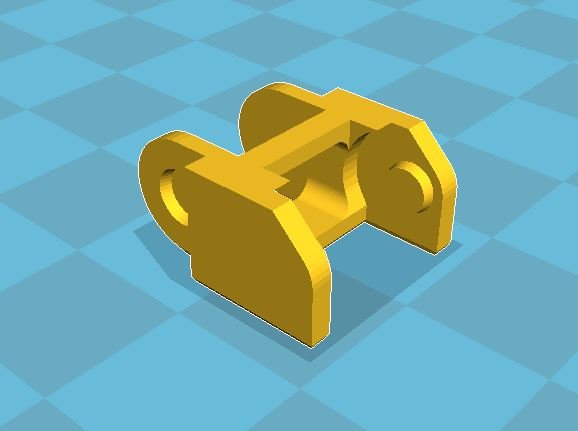

Bon, voilà le .stl :
. .
et une capture d'écran
. .
Bonne nuit !

ramasoft a écrit : ↑12 juin 2025, 20:12 Et en fait je ne vais avoir besoin que de l'alimentation DCC de la voie ... et ça pourrait bien se terminer par un simple fil qui pendouille ...

ça ferait tâche !

J'ai un profil qui marche bien . Je vais essayer de te le trouver pour demain .

ramasoft a écrit : ↑12 juin 2025, 18:32

J'ai aussi reçu la chaine porte câble mais elle est grosse... très grosse .. et je me demande si je vais l'utiliser ou bricoler autre chose.

Fais la en impression 3d

Beau travail, Patrick !
C'est propre, c'est net , BRAVO !

J'utilise aussi beaucoup OVERTURE
Si tu ne veux pas te tromper, c'est, à mon avis, une valeur sûre .

ramasoft a écrit : ↑10 juin 2025, 10:08

Et par dessus je peux mettre un simple CP de 5mm pour poser la voie.

C'est ce que j'ai fait !

Pour faire la rigidité du tablier, j'ai utilisé un profilé alu en U de 10 mm sur 10 . C'est léger et très efficace .

ça avance bien , Cool !

Coucou, J'ai enfin réussi à connecter mon PC à internet ! :cooooool: Et je constate tous ces débats ! :pur: Perso, je n'ai pas mis de contre poids et ne le regrette pas . En réalité, les moteurs sont surpuissants par rapport à la charge de l'ascenseur . Quant à l'écrou à ressort, je ne l'ai pas trou...

likiki a écrit : ↑28 mai 2025, 14:14

Pour moi, a 9V le Drivers est totalement froid et la consommation est nul, en 12V le Drivers est très chaud et la consommation est d'environ 500mA (et ce sans que le moteur tourne).

Le moteur ne tourne pas mais il est alimenté pour être bloqué . C'est le moment où il consomme le plus .

Quelle précision a tu avec un effet hall . Perso j'utilise un capteur IR et j'ai une précision de 1/2 mm. Je viens de faire une mesure, c'est de l'ordre de 2 à 3 /10 ième de mm . Suffisant pour que les trains ne déraillent pas . :cooooool: Pour l'alimentation des moteurs, je suis en 12 v . Sous mon...

Ah d'accord . pour moi, le niveau zéro est le niveau bas !
Alors oui, j'utilise un capteur à effet hall .

Le panneau est aussi chouette que le cheval !

Aaaahhhh ! ! ! ça c'est cool ! :cooooool: :cooooool: :cooooool: :bravo2 :bravo2 :bravo2 :bravo2 :bravo2 Pour l'arrêt d'urgence je met effectivement la broche "Enable" au niveau haut . Pas de détection de niveau haut ! ! ! ! je compte simplement le nombre de pas : c'est d'une simplicité et...

Chouette !

Ah oui, c'est pas bête de le mettre en dessous. Encore :merciiii: Et comme je n'en ai qu'un j'ai voulu en commander chez Amazon pour les avoir rapidement ... j'en ai trouvé à 1€ pièce (les moins chers) et il faut atteindre 35€ pour le port gratuit ... quand ça coute 2,30€ les 50 avec port gratuit à...

Pour faire la mesure, je pense (sans en être sûr) qu'il suffit qu'il ne tourne pas . De toute façon il est déconseillé de mettre le driver sous tension quand le moteur n'est pas branché . Donc . . . Pour le condo de 100 µF , j'en met un par driver . Il est conseillé de le mettre au plus prêt des pat...

:hhhaaaa: :hhhaaaa: :hhhaaaa: ATTENTION quand même ! Ce réglage s'effectue avec le tout petit potentiomètre qui est en haut à droite sur le driver . . . . Tu as intérêt à avoir un petit tourne vis céramique ( histoire d'éviter les courts jus ) et surtout pour diminuer le courant tu doit tourner dans...

L'avantage du PLA, c'est que ça brule bien et sans fumées toxiques .

Donc, l'hiver, je me chauffe avec !

:merciiii: :merciiii: J'ai trouvé une notice des TMC2209 où il y a une formule de calcul et ça correspond à la valeur de 1,21V d'origine pour 0,9A Irms = 325mV / (Rsense + 20 mΩ) x (1/√2) x (Vref / 2,5) Rsense = 0,11 ohms et 0,10 ohms sur les drivers que j'ai donc on déduit Vref = (Irms x 2,5 x √2 ...

patrice_b a écrit : ↑26 mai 2025, 12:18
Il me soigne Hervé, je suis pistonné

Aux p'tits oignons ! ! !
